HCJYB-全系列微電腦高壓數字絕緣表

目 錄

1. 產品簡介-------------------------------------------------------------------------------1

2. 主要技術指標-------------------------------------------------------------------------1

3. 儀器面板介紹-------------------------------------------------------------------------2

4. 使用及操作----------------------------------------------------------------------------3

5. 注意事項-------------------------------------------------------------------------------7

6. 裝箱清單-------------------------------------------------------------------------------7

7. 其他-------------------------------------------------------------------------------------8

8. 附件-------------------------------------------------------------------------------------9

在使用本儀器前，請仔細閱讀使用說明書！

一、產品簡介

HCJYB-全系列微電腦高壓數字絕緣表依據企標Q/TXZP001-2003進行生產及計量檢定，并已通過了CMC計量認證，可廣泛應用于變電站，發電廠設備檢修現場，對高壓電器設備如：變壓器、電抗器、電容器、斷路器等進行絕緣電阻、吸收比、極化指數的測量。其特點如下：

1.HCJYB-全系列微電腦高壓數字絕緣表采用微電腦控制，全中文操作界面，可自動完成吸收比、極化指數的測量；具有連續測量，快速點測功能選項。

2.輸出功率大，短路電流大于3mA～5mA（根據不同型號），即給負載的充電電流。

3.采用新型電路設計，引入數字濾波技術，抗干擾能力強，適用于復雜高壓現場測量。

4.電磁兼容設計，抗沖擊能力強、安規塑殼、攜帶方便。

5.內置大容量24V 1Ah鎳氫充電電池。智能化充電電路，電池使用壽命長。特制電池盒，方便現場更換普通電池應急測試。

6.具有短路、過載、放電等故障保護功能，并以聲響和文字信息提醒用戶。

二、主要技術指標

1.型號分類

HC □ □ □□

公司標識 AB C

A.代表最高輸出直流高壓（額定直流電壓）

B.短路電流值標識

C.儀表功能標識

2.額定工作條件

環境溫度：0℃～40℃ 相對濕度：20%～90%

3.供電電源：交直兩用 直流：DC24V 1Ah

交流：140V～240V 50Hz

1

4.外型尺寸：285㎜×247㎜×120㎜ 重量：2.2kg

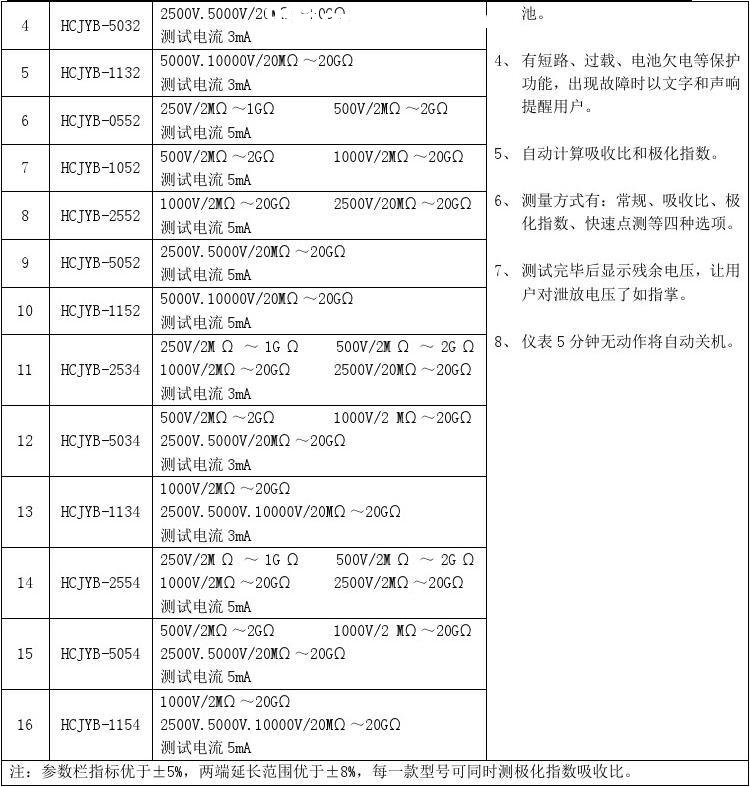

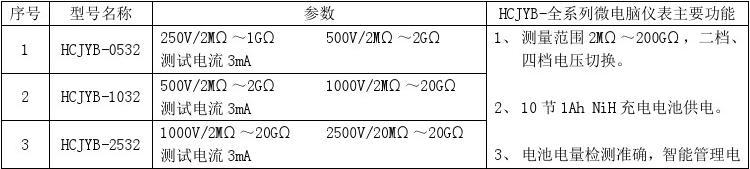

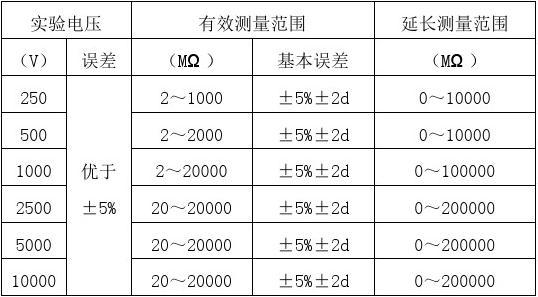

5、測量范圍及測量誤差（參數欄指標優于±5%，兩端延長范圍優于±8%，每一款型號可同時測極化指數吸收比）

6.電路框圖

本儀表采用傳統的流比計法測量絕緣電阻，并結合AD電路進行數字化計算，實現直讀測量及計算功能。

三、儀器面板介紹

2

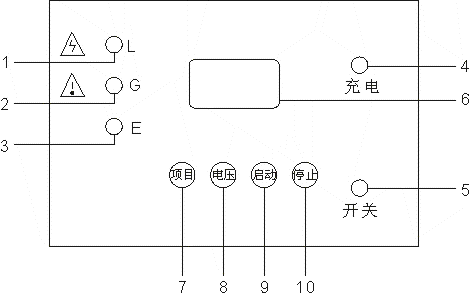

1.線路端鈕接線柱“L”：由高壓電纜引至被測試品處，例如接至發電機繞組、避雷器等處。

2.屏蔽端鈕接線柱“G”：接至設備屏蔽端，保護端處。

3.接地端鈕接線柱“E”：接至被測物的地端，例如設備外殼，變壓器鐵芯，儀器安全接地端。為確保您和設備的安全，請您務必檢查接地線的可靠性。

4.充電：電池充電器專用插孔。

5.電源總開關：儀器閑置時，請撥至“關”位置。

6.絕緣阻值顯示屏：128×64帶背光點陣顯示屏。

7.項目鍵：用于常規測試、吸收比、極化指數和快速點測的選擇，也是背光的開/關鍵。

8.電壓鍵：用于選擇輸出高壓。

9.啟動鍵：按下啟動測試功能。

10.停止鍵：按下停止測試、關閉高壓。

四、使用及操作

1.準備及接線：

本儀表使用前，應先將總電源開關調至“關”位置。被測試品應脫離供電，并經人工放電，證明安全后，方可實施接線。

L端鈕：接至被測設備，如變壓器線圈、電纜芯線等。

3

G端鈕：接至屏蔽部件。

E端鈕：接至被試設備的地端，既設備外殼、變壓器鐵芯等接地端。

為確保您和設備的安全，請您務必檢查接地線的可靠性。

2.使用說明（以HCJYB-0532為例）

A．打開電源，儀表顯示設備型號、編號和電量。

如果電池電量低，儀表將以聲響提示并顯示提示信息：“電量不足，請充滿電后再使用�！碧崾拘畔�顯示15秒后自動關機。

B．之后顯示中文選擇菜單，可根據不同需要進行選擇。

按“項目”鍵，在項目處選擇并顯示：常規、吸收比、極化指數、快速點測四種測試方式。

四種測試方式的功能與區別：

常規：

可連續測量，特別適用于大型主變故障判斷，可動態顯示R15S、R60S

的阻值；測

4

試時間到達60秒鐘后，顯示吸收比和60秒的電阻值；測試時間到達10分鐘后，每隔5秒鐘輪流顯示極化指數、吸收比的各項參數。

吸收比：

用于專項吸收比測量。測試時間到達60秒鐘后關閉高壓，顯示吸收比、15秒和60秒的電阻值。

極化指數：

用于專項極化指數測量并可對吸收比進行動態顯示，特別適用于大型主變?cè)囼?yàn)；測試時間到達10分鐘后關閉高壓。測試過程中時間到達60秒鐘，顯示吸收比、15秒和60秒的電阻值；測試時間到達10分鐘后，每隔5秒鐘輪流顯示極化指數、吸收比的各項參數。

快速點測：

專用于非容性試品的快速測量。測試速度快，只顯示電阻值和輸出電壓值。

選擇測試項目和電壓后，按“啟動”鍵進入測試程序。

C．啟動高壓和狀態檢測

啟動高壓后，儀器先進行檢測，是否有短路、過載等現象并使保護電路動作，顯示故障信息和聲響提示。

C1、如果試品短路，控制電路立即關閉高壓，提示“高壓對地短路，請排除故障后再測試，請重新啟動設備”，10秒鐘后自動關閉電源。

C2、如果試品電阻值低于2MΩ，控制電路立即關閉高壓提示“試品電阻值低于2MΩ，請重新啟動設備”，10秒鐘后自動關閉電源。

C3、如果電池電量低，對使用5000V測試被試品電阻值低于20MΩ，出現過載，使電池電量迅速減少，控制單元關閉高壓，提示“負載過重請注意，請重新啟動設備”。

以上現象如在測試中出現，也能準確檢測到并進行處理。出現以上現象后，電池耗電非常大。為使電池電量盡快恢復，儀器將自動關機。

D．測試界面 舉例：測試條件（極化指數/2500V）

D1、前60秒鐘界面

5

D2、測試時間到60秒鐘后界面

測試時間未到達10分鐘前，第二行每隔5秒鐘輪流顯示15秒和60秒的電阻值：R15S、R60S。

D3、測試時間到達10分鐘界面

每隔5秒鐘在第二行輪流顯示R15S、R60S、R10M的電阻值；在第三行輪流顯示吸收比和極化指數的值，第四行顯示殘余電壓，以上的所有數據只保留5分鐘請用戶及時做好記錄。測試完畢后，按“項目”鍵和“電壓”鍵返回界面，按“啟動”鍵將重復上一次的條件進行測試。

注意：

1.為了節省電池能量，在開機3秒鐘后自動關閉背光，如果外界光線太暗，在任何時刻按住“項目”鍵保持3秒鐘，就可以打開或關閉背光。

2.在測試過程中，按“停止”鍵，儀器關閉高壓，保留最后的數據。

3.電池電量低于20%時，盡快結束測量，否則在測試中可能自動關機。

E、電池的使用與維護

1.新購買的儀表在使用前應充滿電。長時間不使用儀表，至少每?jī)蓚�(gè)月進行一次充電。整個充電過程需要8個小時，如果充電時間過長，將使電池遭到永久性損壞。

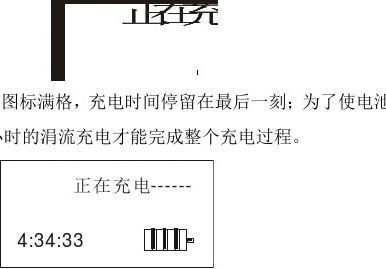

2.充電時，請將電源開關撥到關處。充電分為兩個階段：

A、快速充電階段，以500mA大電流進行充電，大概需要4個半小時左右，此時電池

的電量為80%左右。顯示界面如下：

6

B、快速充電完成后，滿電，還要進行4注意：

1.每次充電時，要確認進入快速充電后方可離開，如果沒有充上電，儀表會以聲響和文字信息提示，按照提示操作即可。

2.為了使電池使用壽命盡可能長，希望用戶能做到把電池用完充滿。

3.電池沒有電后，如果需要應急使用，請先把電源開關撥到關的位置，然后插上充電器，等顯示器顯示進入充電界面后，打開電源開關即可。

4.充電完成后，必須拔掉充電器，重新啟動方可使用。

5.新購買的儀器或長時間沒有使用，在開機時電量顯示充足，但使用時間很短，儀器就提示電量不足，請充電；出現這種情況是電池的實際電量并不多，但長時間沒有使用使電池電量恢復而顯示虛電。進行充電即可使用。

五、注意事項

1.為確保人身及設備的安全，儀器接地及測試完畢后放電問題，在此反復提醒用戶注意。

2.儀表內雖有高壓泄放回路，為了保證安全，絕緣表退出工作狀態后，在拆除接線前，仍必須人工放電，確保被測試品放電完畢后，方可實施拆線操作。

3.測試接線前，請確認絕緣表未進入工作狀態，被試品應脫離供電，并經人工放電，證明安全后，方可實施接線操作。

4.儀表在測量時，接線柱兩端有直流高壓輸出，應注意安全防止電擊傷人。

5.儀表攜帶至現場使用前，應充足電池能量，一般短時充電可應急使用，但為了延

7

續電池的壽命，電池充電前，應放電充分，且最佳充電時間最好為8小時左右.

6.測試現場空氣濕度大時，或被試品表面污穢時可將屏蔽端“G”接于被試品表面層（護環）上，以防因表面漏電而引起的測量誤差。

7.當儀表顯示屏上的電池符號內無黑色條且儀器顯示屏有缺電顯示，并伴有聲音報警時，表明內部電池能量不足，為了延長電池壽命，請停止儀器使用，進行充電操作。

8.儀表應存放于室溫－10℃～50℃；相對濕度20%～90%，空氣中不含有腐蝕性氣體和有損害物質的場所。

六、裝箱清單

1、數字高壓絕緣表 1塊

2、專用便攜包 1件

3、高壓引出測試棒 1件

4、專用測試導線 2條

5、專用充電器 1只

6、產品說明書 2本

7、檢定報告 1份

8、產品合格證 1份

9、產品保修卡 1份

七、其他

1.本公司對售出產品的保修期為一年，三年內負責維修(保修期自用戶購買儀器之日起計算)。保修期內免費維修，維修期內只收取成本費.用戶要求維修請與本公司售后服務部聯系，售后服務專線電話為：

027-82757088 或82757056 (傳真)

2.保修期內如出現下列情況之一時,維修應收成本費。

a) 用戶使用或搬運過程中因摔落而造成的故障或損壞；

b) 用戶自行委托其它單位維修而引起的故障或損壞；

c) 因電壓不正常導致設備故障或損壞；

d) 如出現不可抗力(如火災、水災、天災等)而引起的故障或損壞；

8

e) 不按本使用說明書要求隨意連接其它設備而引起的故障或損壞；

f) 無產品保修卡且又無法確認該儀器處于保修期內的故障產品。

3.請將本公司的儀器保修登記卡填寫好迅速寄回本公司銷售部，以便維修時備查。
