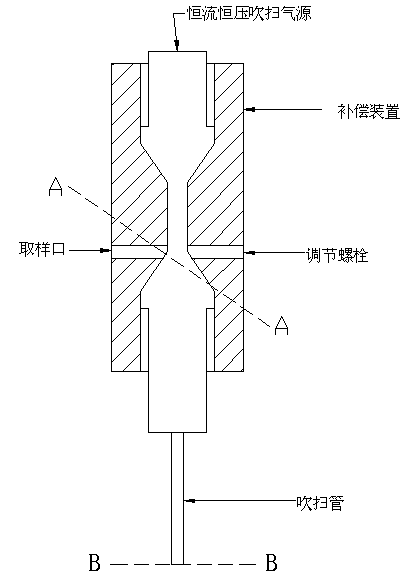

補償裝置剖視圖如圖所示

補償裝置剖視圖如圖所示:

說明：

本裝置的原理為在吹掃管上連接一個補償裝置，改變補償裝置中螺栓與取樣器口之間的距離，即可改變氣體通過的截面，使氣體的動壓與氣體流過吹掃管所產生的阻力相等，測量取樣點的壓力即為爐內真實壓力。設A-A處、B-B處的過截面分別為S1、S2；壓力分別為P1、P2；流速分別為V1、V2；高度分別為h1、h2；ρ為氣體密度；A-A截面至B-B截面間管路阻力系數為ξ；阻力消耗能量為W； 則根據伯努利方程：P1+ρV12/2+ρg h1= P2+ρV22/2+ρg h2+W—— 式 (1)；由于氣體的流動高度差的影響可以不考慮，而W=ρξV22/2，要使P1= P2，必須滿足ρV12/2 =ρV22/2 +ρξV22/2—— 式(2)，由于A-A與B-B截面是串聯管路，流量相等，只要滿足式（2）使V1 = V21＋ξ ，P1即等于 P2，即不受管路氣體的影響。
