安科瑞靜止無功補償器SVG使用說明書

ANSVG

靜止無功發生器

T1.0

安科瑞電氣股份有限公司

1安裝使用說明書

申明

版權所有，未經本公司之書面許可，此說明書中任何段落、章節內容均不得被摘抄、拷貝或以任何形式復制、傳播，否則一切后果由違者自負。

本公司保留一切法律權利。

本公司保留對本說明書所描述之產品規格進行修改的權利，恕不另行通知。

訂貨前，請垂詢當地代理商以獲悉本產品的最新規格。

2

概述

本用戶手冊主要介紹了靜止無功發生器的安裝、電氣連接、調試、維護和故障處理的方法。請在安裝、使用靜止無功發生器之前，熟悉靜止無功發生器的功能和特點，并認真閱讀本手冊中的注意事項。產品型號

ANSVG-XXX-400:ANSVG模塊/整機

讀者對象

本手冊適用于電氣操作人員及具備相應資質的電氣技術人員。

符號約定

在本文中可能出現下列標志，它們所代表的含義如下。

3

更改履歷次更改日期更改后版次更改原因

備注：

目錄

1安全注意事項.........................................................................................................................6

1.1安全說明..........................................................................................................................62工作原理.................................................................................................................................8

4

3系統安裝.................................................................................................................................8

3.1系統安裝流程..................................................................................................................8

3.2安裝前檢查......................................................................................................................9

3.3選擇安裝位置................................................................................................................104電氣連接...............................................................................................................................11

4.1電氣連接流程.................................................................................................................11

4.2連接保護地線（PE）.....................................................................................................12

4.3連接交流進線................................................................................................................13

4.4連接電流互感器信號線.................................................................................................13

4.5連接通信線....................................................................................................................14

4.5.1連接RS485通信線......................................................................................................14

4.6斷開電氣連接................................................................................................................155系統運行...............................................................................................................................16

5.1工作模式........................................................................................................................16

5.2系統上電........................................................................................................................166人機交互...............................................................................................................................16

6.1監控操作........................................................................................................................17

6.1.1主界面..........................................................................................................................17

6.1.2查詢告警記錄..............................................................................................................18

6.1.2測量數據......................................................................................................................19

6.2手動開機與關機.............................................................................................................237系統維護...............................................................................................................................23

7.1日常維護........................................................................................................................23

7.2故障處理........................................................................................................................248質量保證...............................................................................................................................24

5

安科瑞靜止無功補償器SVG使用說明書.doc下載

1安全注意事項

1.1安全說明

介紹靜止無功發生器在安裝、操作過程中需要遵循的安全注意事項。人員要求

?所有針對靜止無功發生器的操作必須由訓練有素的專業電氣技術人員進行。

6

?操作人員應充分熟悉整個供電系統的構成、工作原理及相關標準。

箱體標識

?靜止無功發生器箱體上的警示標識包含對其進行安全操作的重要信息，嚴禁人為損壞。

?靜止無功發生器貼有銘牌，其中包含與產品相關的重要參數信息，嚴禁人為損壞。

系統安裝

?在安裝前，請仔細閱讀本手冊，若未按本手冊中的說明進行安裝而導致設備損壞，本公司有權不進行質量保證。

?

?

?在進行靜止無功發生器安裝之前，務必保證其未進行電氣連接和通電。請確保靜止無功發生器的安裝環境通風良好，以免影響系統性能。請確保靜止無功發生器的進風口及出風口無遮擋。

電氣連接

?電氣連接前，確保靜止無功發生器無損壞及處于安全狀態，否則可能造成電擊或起火。

?

?在進行電氣連接前，請確保相關斷路器已經切除靜止無功發生器接地需保證安全可靠，所有的電氣連接必須滿足國家電氣標準。

操作

?靜止無功發生器在運行過程中，存在高電壓，可能會導致電擊，致人死亡，請嚴格按照本手冊及其它相關文件中列出的安全注意事項進行操作！

?靜止無功發生器首次上電時的初始化設置功能，必須由專業人員進行設置。

置可能會影響靜止無功發生器的正常工作。錯誤的設

?操作設備時，應遵守相應規范。

維護和更換

?在進行維護工作之前，請先斷開交流側的電氣連接，再等待至少5分鐘，待才

能對靜止無功發生器進行操作，否則內部電容帶有的高壓可能會對人體產生傷害。

7

?在確保任何影響靜止無功發生器安全性能的故障已經排除后，才能再次將其開啟。

?

?靜止無功發生器為整機維護，如果機箱內部出現故障，請聯系您的經銷商。請在熟悉理解本手冊內容，且有合適的工具及測試裝置條件下，維護靜止無功發生器。

?在維護過程中，請遵守靜電防護規范，佩戴防靜電手套。

2工作原理

靜止無功發生器是一種用于動態補償無功的新型電力電子裝置。

靜止無功發生器的基本原理如圖2-13所示：檢測補償對象的電壓和電流，經指令電流運算電路計算得出補償電流的指令信號，該信號經補償電流發生電路放大，得出補償電流，補償電流與負載電流中要補償的無功電流抵消，最終得到期望的

電源電流。

3系統安裝

3.1系統安裝流程

8

步驟

1表3-1安裝流程說明操作安裝前檢查說明備注在開箱之前，需要檢查外包裝有無破損；開箱后，需要檢查交付件是否齊備，有無任何明顯的外部

損壞。

在安裝靜止無功發生器之前，需要準備相應工

具，以便順利安裝和接線。

請將靜止無功發生器從外包裝中取出，并水平搬

運至指定安裝位置。

將靜止無功發生器安裝在預定位置上，并用螺栓

固定。234準備安裝工具搬運靜止無功發生器安裝靜止無功發

生器

3.2安裝前檢查

在開箱之前，需要檢查外包裝有無破損；開箱后，需要檢查交付件是否齊備，有無任何明顯的外部損壞。

檢查外包裝

經銷商將包裝完好的靜止無功發生器交付給運輸商。但是在運輸過程中，包裝和

9

其部件可能會被損壞。所以，在安裝之前檢查靜止無功發生器外包裝完整性是很重要的。

在拆開靜止無功發生器外包裝之前，請檢查外包裝是否有可見的損壞，如孔、裂紋或者其他內部可能損壞的跡象。如果有任何包裝異常的情況，請勿拆開，并盡快聯系您的經銷商。

檢查交付件

在拆開靜止無功發生器外包裝之后，請檢查交付件是否完整齊備，有無任何明顯的外部損壞。如果存在任何損壞或缺少任何物件，請聯系您的經銷商。

3.3選擇安裝位置

需要選擇適當的位置安裝靜止無功發生器，以保證靜止無功發生器能夠正常、高效地工作。在選擇安裝位置時，請考慮以下要求：

?

?

?

?

?

?靜止無功發生器的防護等級為IP20，室內使用。安裝方法和位置必須適合靜止無功發生器的重量（40kg）和尺寸。請保證墻壁堅固，達到安裝靜止無功發生器的承重要求。（壁掛安裝產品）線纜連接區域必須朝上。（壁掛安裝產品）建議選擇適當的高度安裝靜止無功發生器，以方便觀察及操作監控面板。環境溫度應保持在50℃以下，以確保靜止無功發生器運行狀況最佳，并延長其使用壽命。

?

?

?靜止無功發生器應安裝在通風較好的環境下，以保證良好的散熱。請勿將靜止無功發生器暴露在陽光直射的環境下，以免其過熱。在居住區域中，請勿將靜止無功發生器安裝在石膏板墻壁或類似隔音不良的墻壁上，以免其工作時發出的噪音對生活區域中的居民產生干擾。

?靜止無功發生器進風口和出風口與周圍物體之間的距離應滿足以下條件：進風口≥200mm；出風口≥500mm，以保證有足夠的安裝及散熱空間。

10

4電氣連接

4.1

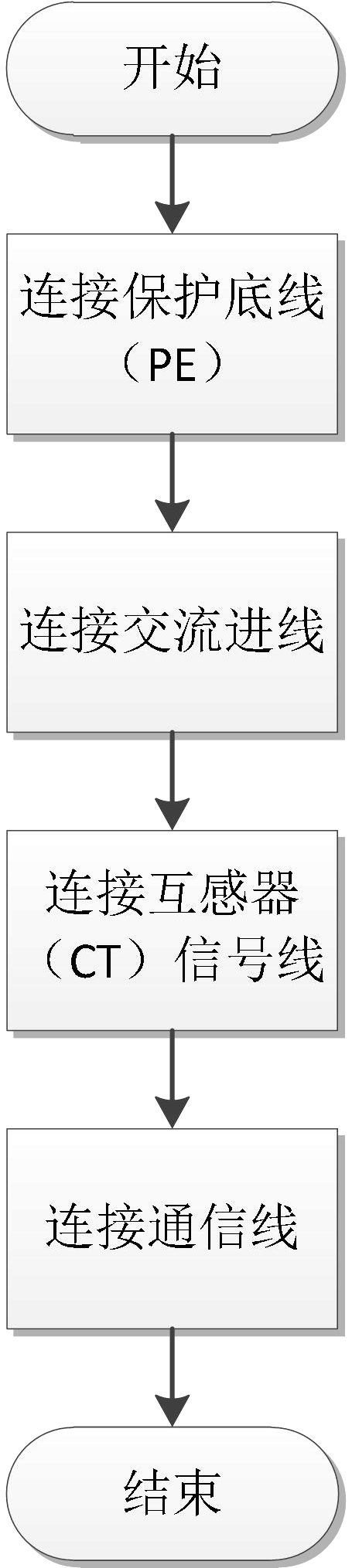

電氣連接流程步驟

1表4-1電氣連接流程說明操作連接保護地線

（PE）

連接交流進線說明備注通過保護地（PE），將靜止無功發生器與接地排連接，達到接地保護的目的。通過交流進線，將靜止無功發生器與交流配電柜或電網連接。連接交流進線，必須符合電網運營

商的連接要求。2

3

4連接互感器（CT）通過互感器信號線，將互感器副邊輸出信號與靜信號線止無功發生器連接。連接RS485通信

線通過RS485通信線，將靜止無功發生器與通信設備（如數據采集器、PC終端等）連接。

11

第11 / 24頁

4.2連接保護地線（PE）

為確保人身安全，靜止無功發生器必須有效的將機殼接至大地操作步驟

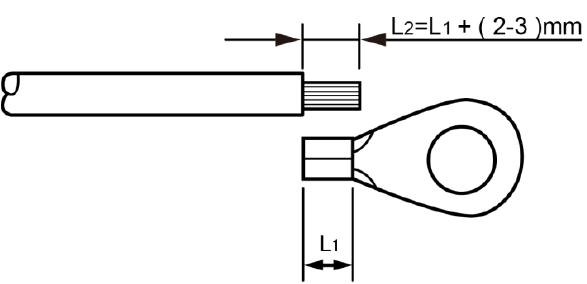

步驟1利用剝線鉗，將接地線纜的絕緣層，剝去合適的長度（如圖4-3所示）。圖4-3

接地線接線示意圖（一）

注：L2的長度要比L1長2~3mm。

步驟2將剝去絕緣層的線芯穿入OT端子的導體壓接區內，并用壓線鉗壓緊（如圖4-4所示）。

推薦使用的接地線線徑須大于等于16mm。

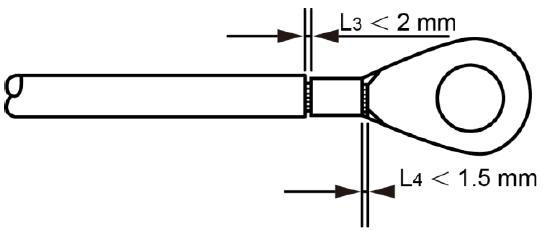

圖4-4

接底線接線示意圖（二）2

注1：L3為線纜的絕緣端面與端子導體壓接區后端面的距離，L4為線纜的導體伸出端子導體壓接區的長度。

注2：端子的導體壓接片壓接后所形成的腔體應完全將線纜導體包覆，并且線纜導體與端子結合緊密。

12

4.3連接交流進線

輸入電源線要求

各型號靜止無功發生器所使用的交流線纜均為低煙、無鹵、阻燃線纜，為方便安裝，推薦使用軟線，推薦考慮使用載流量兩倍于線徑的線纜，因N相電流輸出可能為兩倍于相線，所以同等線徑下，N線數量需兩倍于相線。

4.4連接電流互感器信號線

介紹如何連接電流互感器信號線。

前提條件

每個電流互感器S2端必須使用2.5mm2接地線（黃綠色）單獨與保護地連接。背景信息

推薦使用的電流互感器信號線纜要求為：低煙、無鹵、阻燃，2.5mm2。操作步驟

步驟1將電流互感器安裝于配電系統中，如圖4-7、圖4-8所示

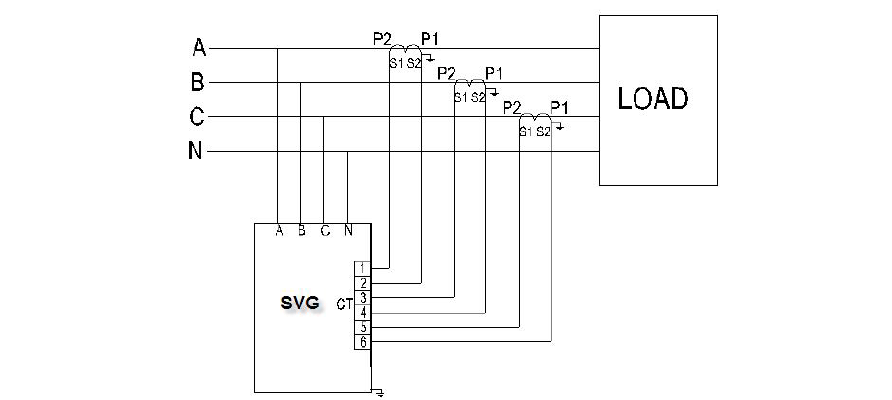

圖4-7電流互感器安裝位置及單SVG電流互感器接線示意圖

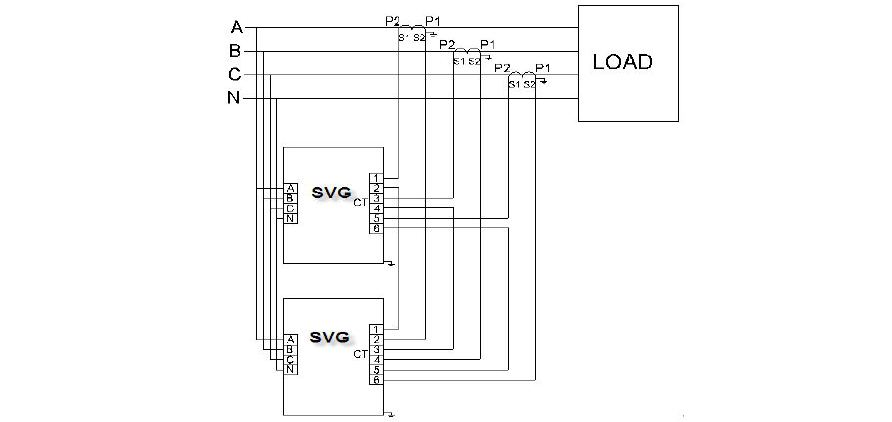

圖4-8電流互感器安裝位置及多SVG并聯電流互感器接線示意圖

13

步驟2將電流互感器信號線的絕緣層剝去7mm長度。

步驟3用一字螺絲刀，依次松開配合插座中各個插孔，并將各線纜芯插入對應插孔中。

注：因不同現場的配電方式不同，互感器的安裝數量及接線存在差異，安裝前請與我公司技術人員確認后方可安裝接線。

①主回路接線應保證電網相序與靜止無功發生器相序一致，否則靜止無功發生器可能不能正常工作。

②每只互感器的S1、S2必須與相應標號的端子對應，嚴禁二次側開路。如違反本條可能會引起互感器燒毀。

4.5連接通信線

介紹如何連接RS485通信線。

4.5.1連接RS485通信線

通過RS485通信線，將靜止無功發生器與通信設備（如數據采集器、PC終端等）連接。

背景信息

14

推薦使用的RS485通信線纜型號為：24AWG戶外屏蔽網線（標準線纜，內阻小于等于1.5Ω/10m），屏蔽雙絞網線，線纜外徑范圍4.5mm～7.5mm（雙芯，每根線芯的線徑1.00mm～1.07mm）。

操作步驟

步驟1利用剝線鉗，將屏蔽線纜的絕緣層，剝去適合的長度。

步驟2用一字螺絲刀，依次松開配合插座中插孔的螺釘，并將各線纜芯插入對應插孔中，再緊固各個螺釘。。

4.6斷開電氣連接

如果您需要斷開靜止無功發生器的電氣連接，請嚴格遵循本章節的安全規定和操作順序。

背景信息

靜止無功發生器關機后，機箱仍存在余電和余熱，可能會導致電擊或灼傷。所以請在逆變器關機5分鐘以后，再對靜止無功發生器進行操作。

操作步驟

步驟1斷開靜止無功發生器和電網之間的斷路器。

步驟2斷開RS485通信線連接。

步驟3斷開電流互感器信號連接。特別注意斷開電流互感器信號線前必須確�；ジ衅饕呀洀南到y中脫離或互感器二次側有效短接。

步驟4斷開交流輸出線連接。

步驟5斷開接地線連接。

15

第15 / 24頁

5系統運行

5.1工作模式

靜止無功發生器的工作模式有自動運行模式、手動運行模式。靜止無功發生器的工作模式的切換必須通過液晶操作面板完成。

5.2系統上電

在確保電氣連接已經正常完成后，請執行上電操作，開啟靜止無功發生器。操作步驟

步驟1請確認靜止無功發生器已經可靠安裝到位。步驟2請確認交流進線、電流互感器信號線已經可靠連接。步驟3將靜止無功發生器與電網之間的交流斷路器閉合。6人機交互

關于本章

介紹靜止無功發生器的監控操作。

6.1監控操作舉例

介紹如何在監控面板上執行靜止無功發生器的操作控制。

16

6.1監控操作

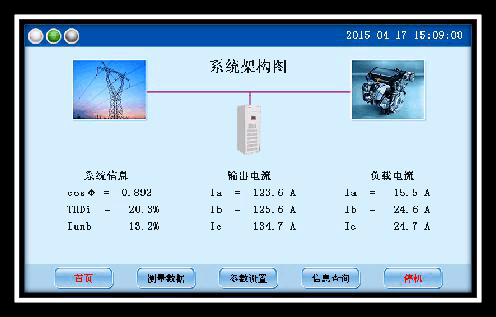

6.1.1

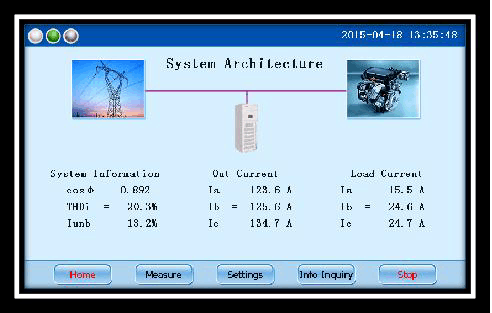

主界面

17

6.1.2

查詢告警記錄

18

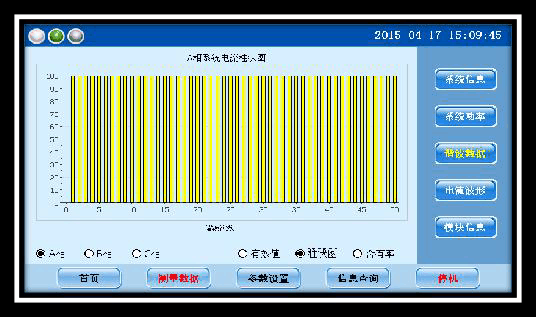

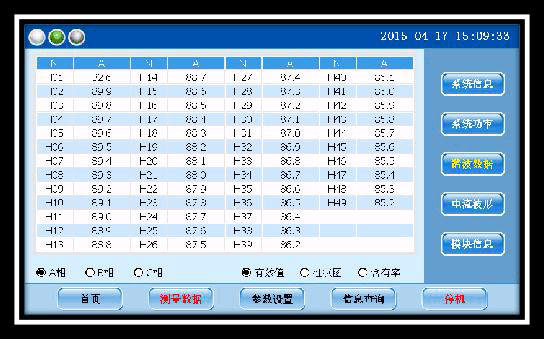

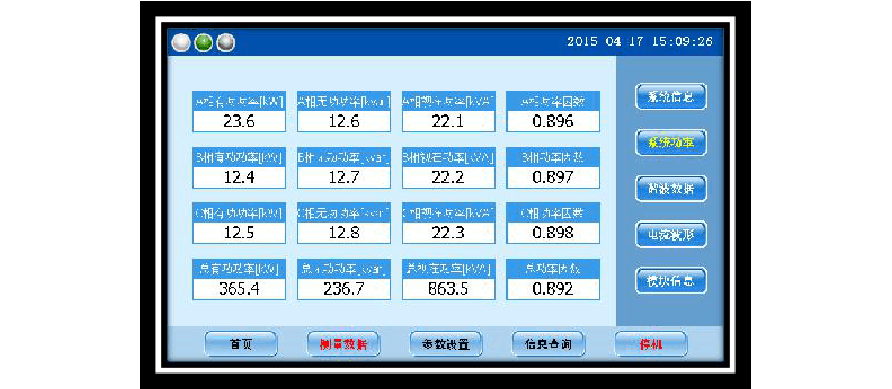

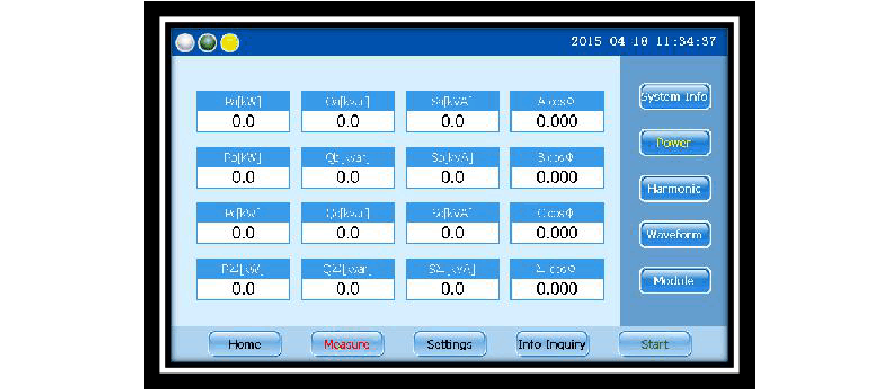

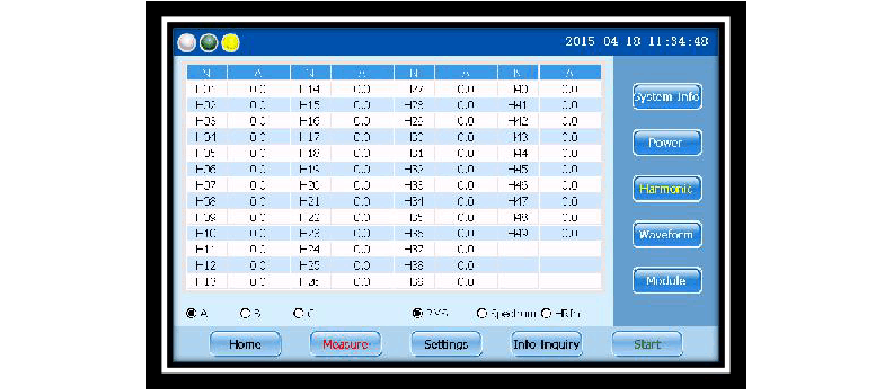

6.1.2

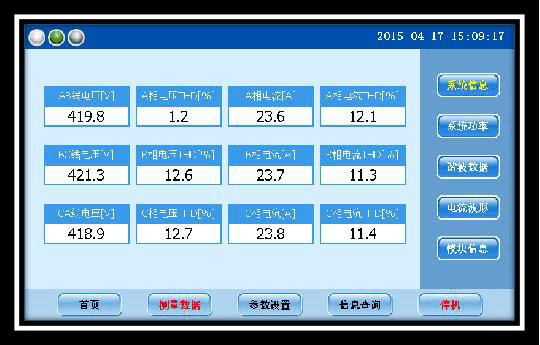

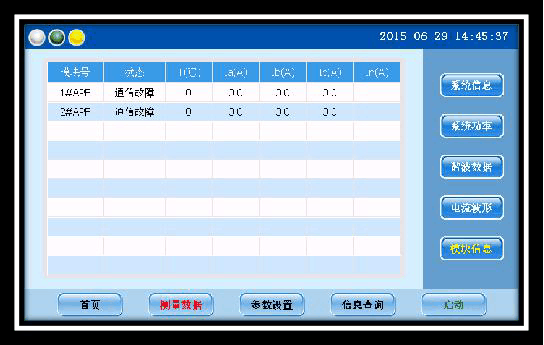

測量數據

19

20

21

22
